Montaje de
Subestaciones
Eléctricas en El Salvador
Diseño, suministro e instalación de subestaciones eléctricas de cualquier capacidad en El Salvador. Tipo poste, padmounted, interior con celdas e intemperie. Desde la evaluación técnica de carga hasta la puesta en servicio con la distribuidora. Solución eléctrica completa para industria, comercio, residenciales y proyectos de infraestructura.
El tipo de subestación, la capacidad del transformador y el alcance del montaje se determinan mediante evaluación técnica previa de la carga del proyecto. No cotizamos sin evaluar.
Tipos de subestaciones que montamos
En PROSUMILEC realizamos montaje de diferentes tipos de subestaciones eléctricas de acuerdo con las condiciones técnicas de cada proyecto, la carga instalada, el espacio disponible, el tipo de acometida, la tensión requerida y los lineamientos de la distribuidora eléctrica. Antes de ejecutar una instalación, evaluamos el sitio, las necesidades del cliente y la configuración más adecuada para garantizar una solución segura, funcional y preparada para la operación del inmueble o planta.
Subestación tipo poste aérea sobre poste
Es una de las soluciones más utilizadas para proyectos residenciales, comerciales, agroindustriales e industriales de pequeña y mediana demanda. El transformador se instala sobre uno o dos postes, dependiendo de la capacidad, el diseño aprobado y las condiciones de montaje.
Este tipo de subestación permite una instalación práctica y eficiente cuando el proyecto cuenta con acometida aérea y las condiciones del sitio permiten trabajar con estructuras tipo monoposte o biposte.

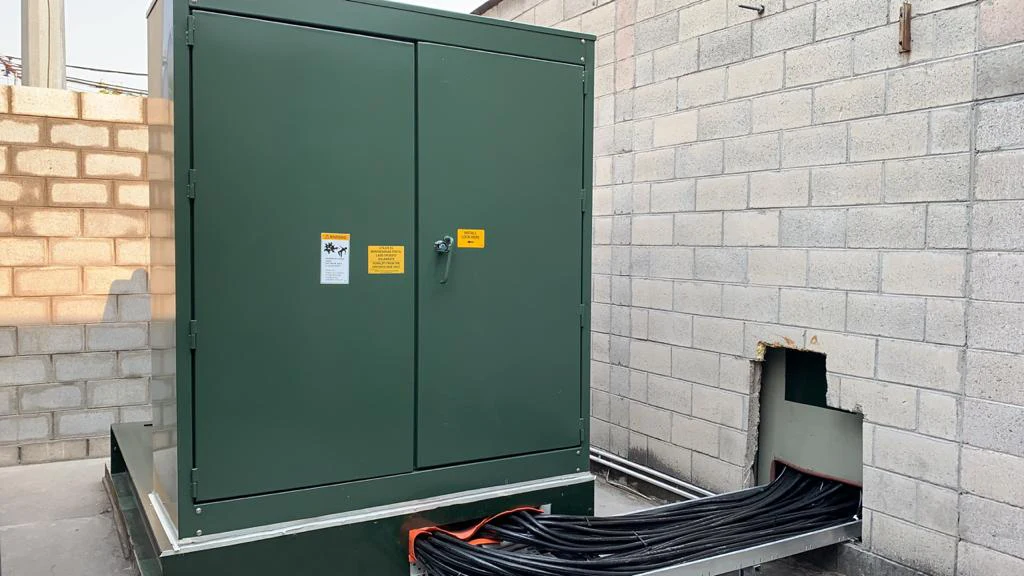

Subestación padmounted tipo pedestal o piso
La subestación padmounted se instala a nivel de piso sobre una base de concreto, integrando el transformador dentro de un gabinete metálico diseñado para operación segura en exteriores. Es una alternativa ordenada, compacta y visualmente más limpia que las soluciones aéreas.
Se utiliza especialmente en proyectos donde se requiere alimentación subterránea, mejor integración con el entorno y mayor control del espacio destinado a los equipos eléctricos.

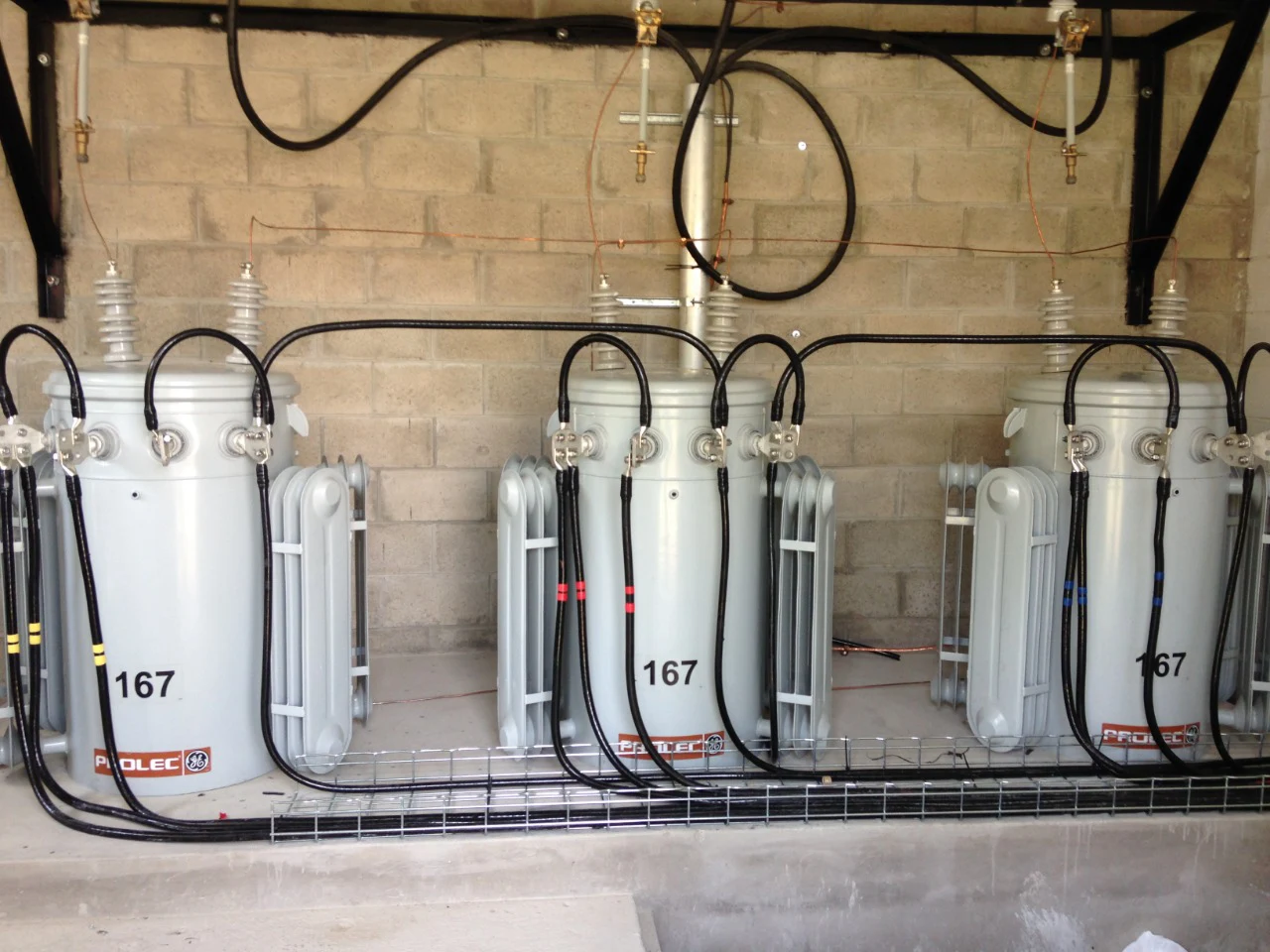

Subestación interior en cuarto eléctrico con celdas
Este tipo de subestación se instala dentro de un cuarto eléctrico diseñado para alojar equipos de media tensión, transformadores, celdas de protección, medición y tableros asociados. Requiere coordinación técnica, condiciones adecuadas de ventilación, accesos seguros y cumplimiento de criterios de instalación.
Es una opción frecuente en proyectos con alta demanda eléctrica o donde se necesita mayor control operativo, protección de equipos y distribución interna más especializada.
Subestación de intemperie tipo patio
La subestación de intemperie se instala en espacios abiertos, utilizando estructuras metálicas o de concreto, equipos de protección, seccionamiento y transformación diseñados para operar en condiciones exteriores.
Es una solución adecuada para instalaciones industriales, zonas francas, plantas de producción y proyectos donde existe disponibilidad de espacio para ubicar los equipos con sus respectivas distancias de seguridad.
¿Qué incluye el montaje de una subestación eléctrica?
El montaje de una subestación eléctrica va más allá de instalar un transformador. Comprende el análisis de carga, el diseño eléctrico, la gestión técnica ante la distribuidora, la obra civil, el montaje electromecánico, la instalación de protecciones, la puesta a tierra, las conexiones de baja tensión y el acompañamiento necesario hasta la inspección, energización y puesta en servicio del sistema.
Estudio de carga y selección de equipo
Análisis de la demanda eléctrica del proyecto, cargas instaladas, factor de demanda, potencia total y factor de potencia. Con esta información se determina la capacidad correcta del transformador y el tipo de subestación más adecuado.
Diseño eléctrico y planos de la subestación
Elaboración de planos eléctricos unilineales, planos de montaje y detalles técnicos de la subestación. La documentación se prepara según los requerimientos del proyecto y los criterios solicitados por la distribuidora.
Gestión ante la distribuidora eléctrica
Apoyo en la presentación del expediente técnico, solicitud del punto de conexión, seguimiento del proceso de revisión y coordinación con la distribuidora eléctrica correspondiente.
Obra civil, losa, bases y estructuras
Construcción de losa de concreto, bases, soportes, canalizaciones, ductos y estructuras necesarias para instalar los equipos eléctricos de forma segura, ordenada y funcional.
Suministro e instalación del transformador
Instalación del transformador de distribución de acuerdo con las especificaciones técnicas del proyecto, incluyendo posicionamiento, fijación mecánica y conexión según el tipo de subestación.
Instalación de protecciones y accesorios de media tensión
Montaje de pararrayos, fusibles, cortacircuitos, seccionadores, terminales, herrajes y demás accesorios necesarios para la protección y operación segura del sistema eléctrico.
Red de puesta a tierra de la subestación
Diseño e instalación del sistema de tierra física, incluyendo varillas, conductores, conexiones, uniones y medición de resistencia de tierra para protección de personas, equipos e instalaciones.
Conexiones de baja tensión y tablero de distribución
Tendido y conexión de conductores desde el transformador hacia el tablero principal, incluyendo fases, neutro, puesta a tierra, terminales y verificación de continuidad.
Inspección, energización y puesta en servicio
Verificación final de la instalación, pruebas eléctricas, revisión de conexiones y acompañamiento durante el proceso de inspección, conexión a la red y energización de la subestación.
Capacidades y tipos de subestación
La capacidad del transformador de distribución es una de las variables más importantes para el diseño de una subestación. Una capacidad menor a la requerida puede provocar sobrecargas, caída de tensión y reducción de vida útil del equipo.
En PROSUMILEC realizamos el estudio de carga del proyecto antes de seleccionar la capacidad adecuada. Esta guía funciona como referencia inicial, pero la evaluación técnica define el valor real según las condiciones del proyecto.
Consultar capacidad para mi proyecto →15 – 37.5
kVAPequeños comercios, talleres y viviendas unifamiliares con alta demanda eléctrica.
50 – 75
kVAComercios medianos, pequeñas industrias y condominios de pocas unidades.
100 – 167
kVAIndustria ligera, centros comerciales medianos y residenciales de 20 a 50 viviendas.
250 – 333
kVAPlantas de producción, grandes comercios y residenciales de mayor escala.
500
kVAIndustria manufacturera, centros logísticos, hospitales, hoteles y proyectos de alta demanda.
750 – 1 MVA+
Alta capacidadGrandes plantas industriales, zonas francas, parques industriales y centros de datos.
* Valores orientativos. La capacidad real del transformador se determina mediante estudio de carga del proyecto. Los valores de tensión, grupo vectorial y especificaciones dieléctricas dependen de los requerimientos de la distribuidora eléctrica en la zona del proyecto.
Proceso de montaje
de subestación eléctrica
Cada etapa del proceso tiene entregables concretos. Sin atajos técnicos, sin improvisación. La subestación se entrega en servicio y documentada.
Visita técnica y estudio de carga
Levantamiento de información en sitio: cargas existentes o proyectadas, punto de conexión a la red de MT, espacio disponible, condiciones ambientales y requerimientos específicos del cliente o la distribuidora.
Informe de evaluación técnicaDiseño y selección de equipos
Cálculo de la capacidad del transformador, selección del tipo de subestación, elaboración de planos unilineales y de montaje, especificaciones técnicas de los equipos y memoria de cálculo.
Planos y memoria técnicaTrámites ante la distribuidora
Presentación del expediente técnico ante la distribuidora, solicitud del punto de conexión, seguimiento del proceso de aprobación y coordinación para la revisión técnica de los planos.
Aprobación de la distribuidoraLosa, bases y estructuras de soporte
Construcción de la obra civil de la subestación: excavación, losa de concreto, bases y pedestales, estructuras metálicas de soporte y ductos para cables subterráneos según el tipo de subestación seleccionado.
Obra civil terminadaInstalación de transformador, protecciones y tierra
Izado e instalación del transformador, montaje de protecciones de media tensión, instalación del sistema de puesta a tierra, conexiones de BT y tablero principal. Verificación de continuidad del sistema.
Sistema instalado y medición de tierraInspección, energización y entrega documentada
Inspección técnica final con la distribuidora, pruebas eléctricas del sistema, proceso de energización con acompañamiento técnico, verificación del funcionamiento bajo carga y entrega del expediente técnico as-built al cliente.
Subestación energizada + planos as-built¿Qué tipo de proyectos
requieren una subestación nueva?
Cualquier instalación que supere la capacidad de la red secundaria existente o que requiera punto de conexión propio en media tensión necesita su propia subestación de distribución.
Beneficios de montar su subestación con PROSUMILEC
Una subestación bien diseñada y montada es la base del sistema eléctrico de cualquier instalación. El dimensionamiento correcto, la calidad de los materiales y la instalación técnica determinan el costo operativo y la confiabilidad del suministro durante toda la vida útil del equipo.
Dudas técnicas frecuentes sobre
el montaje de subestaciones eléctricas
La subestación tipo poste monta el transformador sobre uno o dos postes de distribución, con la acometida primaria aérea. Es la solución más común y económica para cargas de pequeña y mediana demanda. La subestación padmounted instala el transformador dentro de un gabinete sellado a nivel del suelo sobre una losa de concreto, con acceso al conductor primario de forma subterránea. Es preferida en proyectos donde se requiere una presentación más limpia, como residenciales cerrados, hospitales o centros comerciales, o donde la distribución primaria es subterránea.
La capacidad del transformador se determina mediante un estudio de carga del proyecto: se suman todas las cargas eléctricas instaladas, se aplica el factor de demanda correspondiente, se calcula la potencia aparente total en kVA y se selecciona la capacidad normalizada más adecuada considerando un margen de reserva para futuras expansiones. En PROSUMILEC realizamos este estudio como parte de la evaluación técnica previa.
Sí. El servicio de PROSUMILEC incluye la gestión técnica ante la distribuidora eléctrica correspondiente: preparación del expediente técnico, planos en el formato requerido, solicitud del punto de conexión a la red de media tensión, seguimiento del proceso de revisión y aprobación, y coordinación para la inspección previa a la energización.
Sí, y es un requisito técnico indispensable. La subestación requiere su propio sistema de puesta a tierra para el neutro del transformador, las carcasas metálicas de los equipos y las protecciones. En PROSUMILEC el diseño e instalación de la puesta a tierra forma parte estándar del montaje, con medición de resistencia de tierra al finalizar.
Sí. PROSUMILEC atiende el montaje de subestaciones de cualquier capacidad en El Salvador, desde pequeñas unidades de 15 kVA tipo poste hasta subestaciones de 500 kVA, 1 MVA o mayores, ya sea tipo padmounted, interior con celdas metálicas o intemperie.
En la mayoría de los casos sí, especialmente en montajes nuevos donde la conexión a la red existente se realiza en una ventana coordinada con la distribuidora. Para reposiciones o ampliaciones donde existe servicio activo, la interrupción se planifica con la distribuidora para minimizar su duración.
Sí. PROSUMILEC presta el servicio de montaje de subestaciones eléctricas a nivel nacional en El Salvador. Atendemos proyectos en la zona metropolitana de San Salvador, zona occidental, oriental, central y norte del país. Para proyectos fuera del área metropolitana se evalúa la disponibilidad según el alcance y el cronograma del proyecto.
Solicite una evaluación técnica para el montaje de su subestación eléctrica en El Salvador
Cuéntenos sobre su proyecto. Evaluamos la carga, seleccionamos el tipo de subestación adecuado y elaboramos una propuesta técnica con todo el proceso incluido. Sin cotizar sin evaluar.
